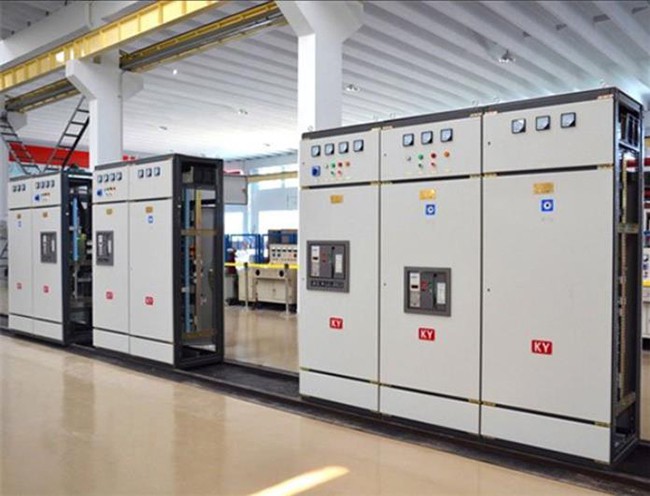

GKC礦用一般型低壓開關柜

一、 用途與適用范圍

GKD型礦用一般型低壓開關柜（以下簡稱開關柜）取得了礦用合格證和安標認證證書。適用于各種礦區、無瓦斯、煤塵爆炸危險場所及非煤礦山等其他類似的地下工業生產部門。

開關柜適用于電廠、廠礦企業等電力用戶的交流50Hz，額定工作電壓660V，380V，額定工作電流至3200A及以下，作為動力、照明及配電設備的電能轉換、配電控制之用。

二、 引用執行的相關標準：

GB 3636.1-2010  爆炸性環境  第1部分：設備 通用要求GB 3836.3-2010  爆炸性環境  第3部分：由增安型“e”保護的設備GB 14048.1-2012 低壓開關設備和控制設備   第1部分：總則GB 14048.2-2008 低壓開關設備和控制設備   第2部分：斷路器GB/T 4208-2008 外殼防護等級(IP代碼)

GB/T12173-2008  礦用一般型電器設備

GB/T156-2007   標準電壓

GB/T191-2008   包裝儲運圖示標志

GB/T2423.4-2008 電工電子產品環境試驗  第2部分：試驗方法  試驗Db：交變濕熱（12h+12h循環）GB7251.1-2013   低壓成套開關設備和控制設備 第1部分：總則MT871-2011      礦用防爆低壓交流真空饋電開關

AQ1043 -2007    礦用產品安全標志標識

二、 基本參數

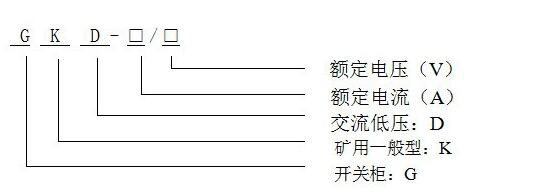

2.1型號含義：

2.2基本參數

額定電壓：380V、660V；

額定電流：3200A、2500A、2000A、1600A、1250A、800A、630A、500A、315A、200A、150A、100A,50A；型式：KY、KA；

防護等級：IP43；

主要保護功能：

1) 短路保護；

2) 過載保護；

3) 漏電保護；

4) 過欠壓保護；

5) 欠電壓脫扣功能。

三、 原理及結構概述

開關柜外殼采用2mm厚冷軋鋼板制成，能承受國家標準和本產品技術條件規定的沖擊強度和強度試驗。顏色為RAL7035。電纜線采用電纜溝進線，安裝完成后用防爆膠泥密封，開關柜為固定式。安裝時不用的進線口有防爆膠泥堵死。

四、 使用注意事項：

1．開關柜在下列條件下應能正常工作：

a) 海拔高度：1000m；

b) 環境溫度：-20℃～40℃；

c) 相對濕度：95%；

d) 在無破壞絕緣的氣體或蒸汽環境中；

2．安裝前應檢查名牌，規格參數，防爆型式是否符合要求。

3．使用維護中嚴禁帶電開蓋。

4．電纜線采用電纜溝進線，安裝完成后用防爆膠泥密封，開關柜為固定式5．開關柜設有內外接地端子，安裝時須可靠接地“〨”。

6．接線時多股線須壓接適宜的接線端頭，安全地壓緊在接線端子上，不得有散亂在外面的線頭，以免形成放電。

五、 安裝與維護

1．安裝前檢查斷路器的規格是否符合要求。

2．.安裝前先用500V兆歐表檢查斷路器絕緣電阻，在周圍介質溫度20±5℃和相對溫度50%-70%時應不小于10MΩ。否則應烘干，待絕緣電阻達到要求方可使用。

3．?dāng)嗦菲靼惭b時，其底座應居于水平位置，并用M10螺釘固定。

4．安裝時對斷路器進行可靠的保護接地，接地處有明顯的接地標記。

5．?dāng)嗦菲鞯纳线M(jìn)線或下進線，均不改變其技術性能。

6．?dāng)嗦菲靼惭b完畢按有關接線圖接線后，在主電路通電前（抽屜式斷路器抽屜座上的指示在試驗裝置）應進行下列操作試驗。

a.檢查欠電壓，分勵脫扣器及釋能（合閘）電磁鐵、電動操作機構電壓是否相符（斷路器合閘前，欠電壓脫扣器須通電）。

b.上下扳動面罩上的手柄，七次后面板顯示“貯能”，并聽到“卡嗒”一聲，即貯能結束，按動“1”按鈕或釋能（合閘）電磁鐵通電，斷路器可靠閉合（在控制器復位按鈕可靠復位情況下），扳動手柄能再次貯能。

c.電動機通電操作至面罩顯示“貯能”，并伴隨“卡嗒”一聲，貯能結束，電動機自動斷電，按動“1”按鈕或釋能（合閘）電磁鐵通電，斷路器可靠閉合。

d.斷路器閉合后，無論用欠電壓、分勵脫扣器或面罩上的“0”按鈕，智能控制器的、脫扣試驗均應使斷路器斷開。

7.智能控制器的應用

控制器調整

控制器長延時電流整定：按“清燈”鍵后，再按“設定”鍵，直到長延時狀態指示燈亮，顯示長延時出廠電流整定值，一般為In，電流整定范圍為（0.4-1.0）In，根據需要按“+”、“-”鍵，每按一次以＜2%間隔增減，直到接近的需要的電流為止，接著按一次“貯存”鍵，貯存指示燈亮一次又熄滅，表示長延時電流整定值已貯存結束。

長延時時間整定：長延時電流整定結束后，再按一次“設定”鍵，長延時時間狀態指示燈亮，顯示長延時時間出廠整定值，按“+”鍵，每按一次時間增加一倍，如時間過長，可再按“-”鍵，每按一次，時間減少一倍，知道接近需要的時間為止，接著按一次“貯存”鍵，貯存指示燈亮一次又熄滅，表示長延時時間整定結束。負載監控、短延時、瞬時、接地等保護動作值整定和動作時間，整定方法同上，只是對應不同狀態指示。接地時間整定在“OFF”位置，表示故障狀態，接地只報警不脫扣；瞬動整定在“OFF”位置，表示該保護取消，控制器在整定過程中，一旦有故障信號，則自動封鎖功能，進入故障處理狀態。

控制器各種保護參數，不得交叉設定。控制器保護優先級如下：長延時＜短延時＜瞬時。對用于重合閘的，ILc2設定值小于ILc1，控制器參數全部整定好后，再按一次“清燈”鍵，或斷電復位一次，使控制器處于運行狀態。

六、 故障與維修

七、 訂貨須知

訂貨須注明產品型號規格、電壓、電流、結構形式、訂購數量、訂貨單位、詳細地址、聯系人、電話。

八、 貯存及運輸

1． 開關柜應貯存在干燥、通風系統良好的倉庫中

2． 在運輸時防止雨水的侵襲和強烈的振動。
